SOLIDWORKS教程：如何計算復雜零件內部體積

---

SolidWorks可以使用相交創建內部體積。SolidWorks中的“相交”命令的主要功能之一是使用封閉的體積創建幾何。那么如何計算復雜零件內部體積呢？

方法如下：

1.對導致內部體積的所有入口和出口進行封蓋。

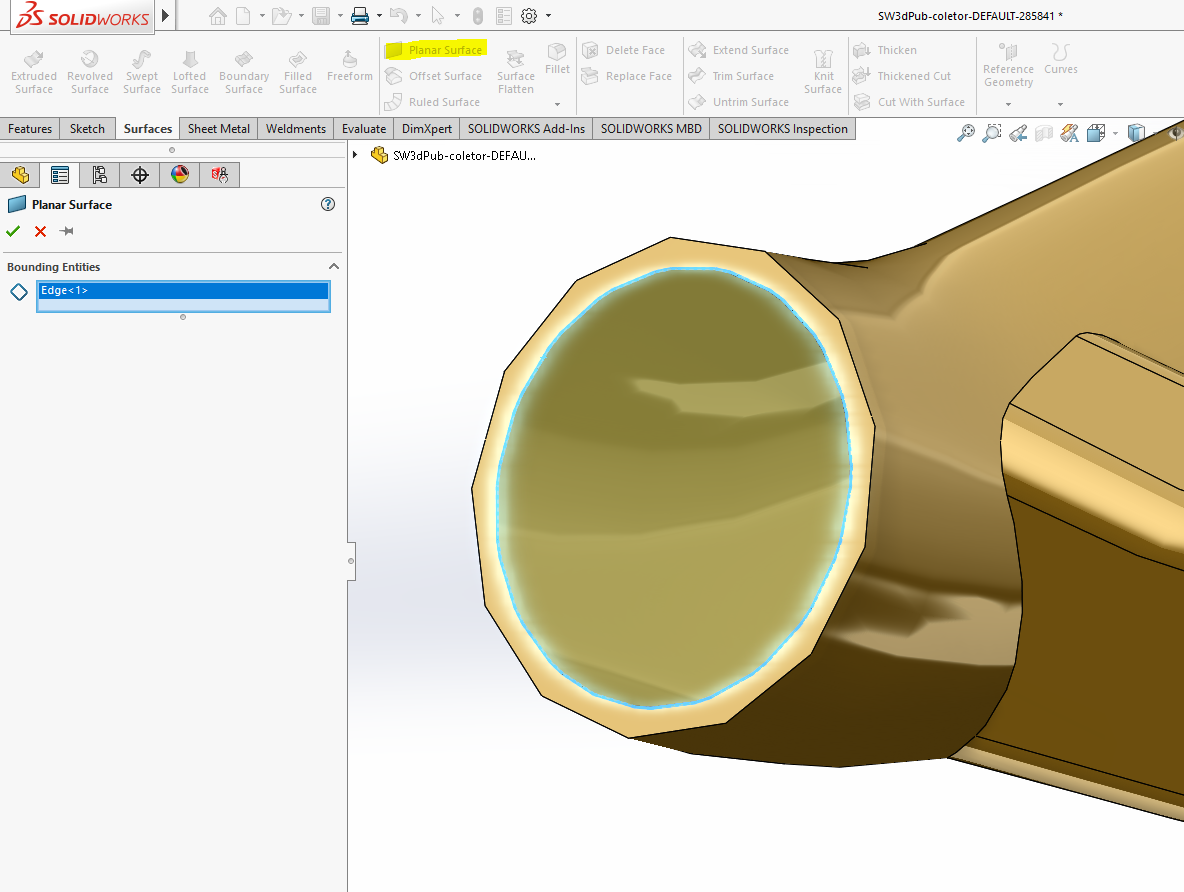

2.如果您的各種入口和出口都是平面的，則可以使用“平面”命令將其封閉。

 3.為單個“平面”命令分配多個開口。此外，如果您有一個由多個切線段組成的開口，則可以右鍵單擊這些段之一，然后單擊“選擇切線”以將所有這些切線立即添加到您的選擇中。

 4.如果您有多個將共享同一平面的開口，則可以創建一個參考幾何平面以覆蓋所有這些開口，而不是為每個平面單獨創建一個曲面。

注意：平面在所有方向上都可以無限拉伸，這意味著它也可能與您的內部體積相交，這就是為什么某些開口最好使用平面命令而不是每個開口都使用平面。

 5.如果您的開口不是平面的，則還可以使用在“表面命令管理器”中找到的“邊界表面”或“放樣表面”之類的命令來封閉這些開口。

 6.封蓋所有開口后，使用在“插入”>“功能”>“相交”下找到的相交命令。選擇用于封閉開口的所有曲面以及零件本身，然后單擊“相交”以計算生成的實體。在“排除區域”部分中，您可以選中要刪除的對象框。

 7.選擇綠色復選標記后，剩下的就是內部體積的實體。質量評估工具現在可以用于確定體積和重量。end！
