如何在SOLIDWORKS管理報告中顯示SOLIDWORKS PDM工作流程狀態

有時您可能需要管理中的物料清單報告來顯示SOLIDWORKS PDM工作流程狀態。為此，需要進行一些附加的設置工作。

要在“管理”報告中顯示PDM工作流狀態，您首先需要創建一個PDM變量并將其添加到數據卡。為避免進行任何手動更改，該文本框應為只讀狀態，并具有新添加文件的第一個工作流狀態的默認值。在下圖中，創建了一個名為“ PDM Status”的變量，并將其連接到數據卡上的文本框。文本框是只讀的，其默認值是第一個工作流程狀態“開發”

。

編輯工作流程并修改轉換，以包括將“ PDM Status”變量設置為目標狀態名稱的操作。每當文件更改狀態時，將動作添加到所有轉換將更新變量。

在“管理”中，編輯PDM對象（“選項”>“管理選項”>“結構”>“文檔和記錄”，然后編輯PDM庫）。在向?qū)У摹斑B接”頁面上，選擇“啟用同步并獲取所有PDM對象”并運行同步。

現在將在“字段”頁面上看到“ PDM狀態”變量。

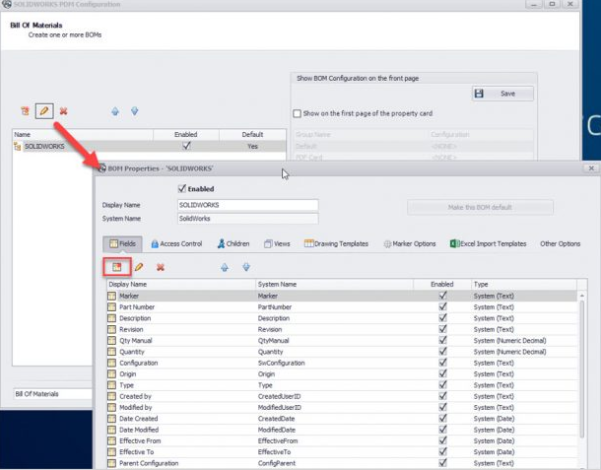

在“物料清單”頁面上，編輯BOM表并創建一個新字段。

新字段將是“映射字段”。

在選項選項卡下，您需要將字段映射到文件的字段。

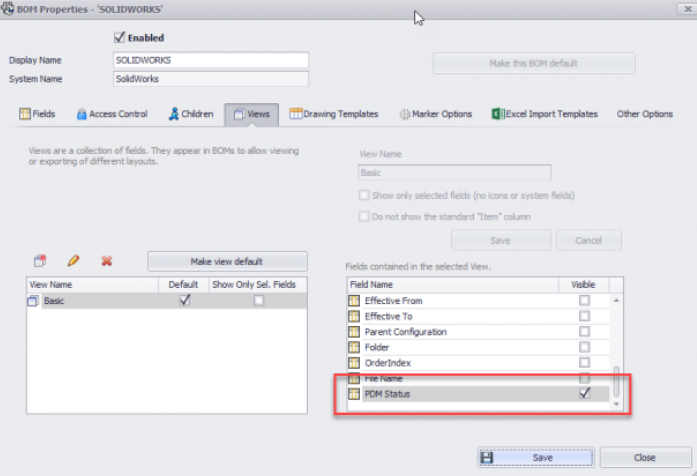

在“視圖”選項卡上，編輯視圖，并將“ PDM狀態”字段設置為可見。

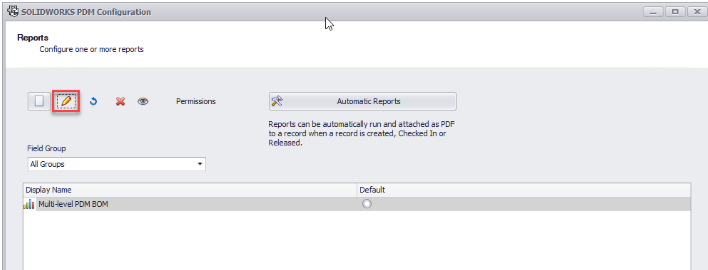

在“報告”頁面上，編輯報告。

將PDM狀態列添加到報告中。

現在，在通過PDM工作流程轉換文件之后，“管理”報告現在將包含PDM狀態。
