SolidWorks 2018 鏡像魔術，不要對稱中心線也能對稱

Ronin Motorworks 47的設計看起來好像它隨時可能跌倒，它看起來很不平衡，這就是我所喜歡的。

它具有一個矮胖的散熱器，散熱器安置在一組包裹的叉子之間，眼睛向下推到一側。毫無疑問，它是一種極化設計。大多數人都喜歡它或討厭它，這是我想到對稱性時突然想到的第一件事。

我喜歡幾乎完全對稱的東西，但是不對稱是什么，不是嗎？如果沒有某種秩序，混亂只會是混亂。那里的某個地方有平衡。

那是我最喜歡CAD的一件事。找到這種平衡要容易得多。對稱很難手工創建。無論您是在紙上素描還是在物理上構建東西，對稱總是會帶來挑戰。但是，當您使用CAD時，對稱性幾乎是事后才想到的。在繪制部分內容并讓系統復制相反版本時，我總是發現效率非常令人滿意。它使您可以隨意使用（或對比）對稱性。

SolidWorks具有廣泛的鏡像和構圖工具，非常適合對稱。在2018年，鏡像工具進行了一些微調，我認為這可能不受歡迎。“ 草圖鏡像”工具現在支持選擇平面以用作對稱參考。

起初，這似乎微不足道。當我瀏覽2018年的“新增功能”文檔時，老實說，我跳過了它。但是，我現在認為該調整不僅僅需要粗略地看一下。

我們都已經習慣于在我們創建的每個對稱草圖中創建中心線，但是它是否必須存在？通常不行。實際上，通常是這樣。中心線是我們剛剛解決的問題，因為我們需要它來使魔術發生。既然不再如此，我認為是時候開始為我們真正需要的時間保留中心線工具了。借助SolidWorks2018，我們有機會設想出最終形狀不受中間劃痕影響的幾何形狀。

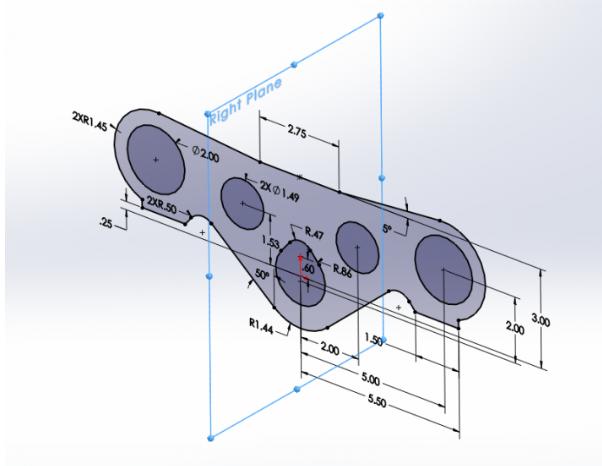

對于下面顯示的草圖，盡管保持了對稱性，但未使用任何中心線。該草圖是在前平面上創建的，其中使用了右平面代替中心線。如果您有敏銳的眼睛，您會注意到dahses表示我使用了動態鏡像，該鏡像甚至也受支持！

在這里，我們可以看到“ 右平面”的位置。

此方法的優點在于，它的工作方式與舊方法完全相同，但無需創建中心線。要使用它，只需在使用“草圖鏡像”或“ 動態鏡像”時通常選擇中心線的過程中選擇同一點的平面即可。

這很漂亮，但我認為不僅如此。我認為這是一貫的問題。我一直喜歡SolidWorks的一件事是它的一致性。您在軟件一側思考事物的方式通常與您在另一側思考事物的方式相匹配。這與添加CTRL鍵以選擇裝配體中的多個參照并在“ 關聯”菜單中提供配合的功能相同。這與我在草圖中添加關系的過程相同。它使2D工作類似于3D工作，并使整個建模過程更加流暢。同樣，具有新功能的舊工具更加靈活。通常將平面用作鏡面參考，這是我們用于功能或身體鏡的用途。現在，這種思路已不受限制地融入2D和3D草圖中。它使我們可以在3D中繼續思考，而不是在素描時進行更多的思考。即使我們為特征創建平面草圖，它也會使我們達到Invision 3D對稱性。無論我們是編輯零件，草圖還是3D草圖，其過程始終是相同的。
