SolidWorks 如何了解多實體鈑金厚度與衍生鏡面零件厚度

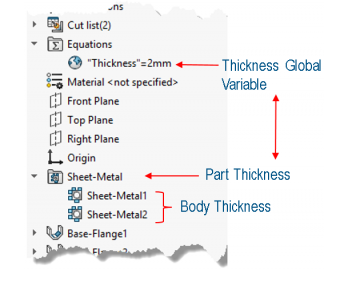

在SolidWorks中創建鈑金零件時，您具有一個鈑金特征（零件厚度）和與鈑金實體一樣多的鈑金＃（車身厚度）特征。“厚度全局變量”始終反映零件的厚度（圖1）。

默認情況下，在創建鈑金實體時，實體的厚度由零件厚度控制。如果您希望實體的厚度不同于零件的厚度，則可以編輯Sheet-Metal＃實體特征，選中“覆蓋默認參數”并輸入所需的厚度（圖2）。

在此特定示例中，零件厚度仍為2 mm，它將僅控制U形體的厚度（圖3）。

默認情況下，在零件中創建的任何其他實體將具有零件厚度（2毫米）（圖4）。

現在，您插入一個鏡像零件，并選中“鈑金信息”選項，并且仍鏈接到父零件（圖5）。

編輯鏡像零件鈑金特征顯示零件厚度已“轉移”到鏡像零件厚度。同樣，厚度全局變量仍代表鏡面零件的零件厚度。（圖6a）

編輯實體的鈑金特征顯示，現在每個實體都已選中“覆蓋默認參數”。（圖6b和6c）。這意味著這兩個鏡體的厚度不受鏡部厚度的控制。檢查“替代默認參數”的原因是，否則，所有主體將僅對鏡像的鈑金零件厚度做出反應，并且厚度為2 mm。

此時，您將另一個實體添加到鏡像零件。請注意，未選中“覆蓋默認參數”。因此，新主體的鏡面鈑金零件厚度為2 mm（圖7）。

現在，您可以更改父級/種子鈑金零件的厚度。請注意，鏡像零件的厚度和全局厚度變量不會更改。（圖8）。

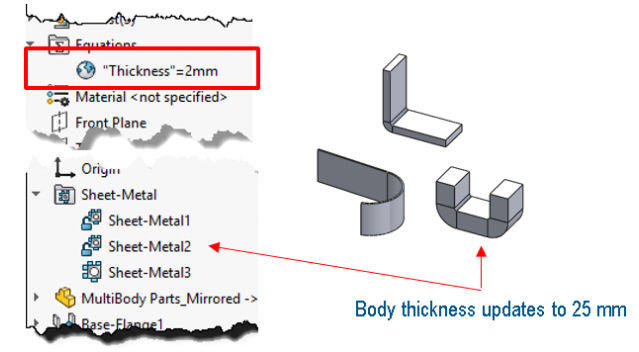

但是，鏈接到原始/種子部分的U形主體將更新（圖9）。這是與種子部分厚度相關的實體（見圖3）。

為什么鏡像零件的厚度/全局變量沒有變化？它是否正確？

對，那是正確的。盡管我們將派生部分稱為“鏡像部分”，但實際上這是不同的部分。即使U形實體已選中“覆蓋默認參數”選項，這也是唯一鏈接到種子零件厚度的實體。

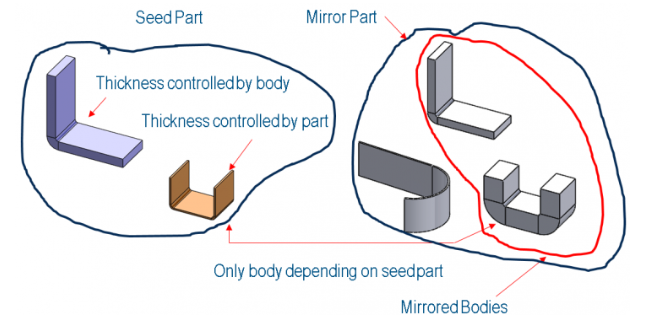

總結：（圖10）

• 厚度全局變量始終顯示零件厚度值。

• 創建鏡像零件時，對鏡像零件中的所有實體進行“整體默認參數”選項的檢查。

• 種子部分和鏡部分的部分厚度彼此獨立。

• 鏡部分可以具有可以或可以不響應種子部分厚度的主體。

• 僅鏡面零件中的主體（對種子零件中零件厚度的響應）將與種子零件厚度相關聯。所有其他實體將對新零件（鏡像零件的厚度）或它們各自的實體厚度做出響應。
