適合新手的SolidWorks Visualize教程 | 操作視頻

---

 經常有工程師提出一看到Visualize內的英文外觀就感到頭疼，要是像SolidWorks一樣有中文外觀就好了。相比Visualize，大多工程師更熟悉SolidWorks內的操作，現在我們用SolidWorks與Visualize相結合的方式來渲染一張運動鞋模型的圖片。

在SolidWorks內的操作與設置：

 啟動SolidWorks，打開文件夾內“運動鞋.x_t” 模型，彈出消息框 “您想在此零件上運行輸入診斷嗎？”，單擊“否(N)”

1.將運動鞋模型保存為“運動鞋.SLDPRT”；

 2.在界面左側單擊DisplayManager內的“查看外觀”，在外觀color上右鍵單擊選擇“移除外觀”，參照下圖，在界面右側的外觀內給運動鞋模型選擇、添加外觀，添加外觀后在界面左側雙擊修改各外觀內設置，具體如下：

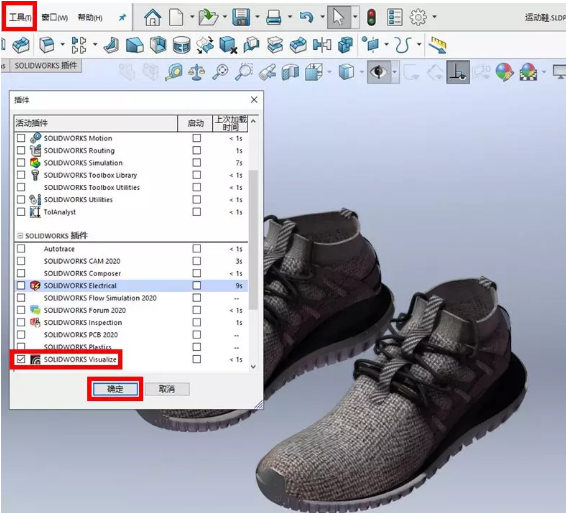

3.菜單欄-工具-插件-勾選SolidWorks Visualize-確定

4.SolidWorks Visualize-高級導出

在Visualize內的操作與設置

1.保存項目文件，文件名設置為：運動鞋。

2.（界面右側）調色板-相機-轉換：

3.（界面右側）調色板-布景-右鍵單擊選擇刪除所有背板。

 4.（界面右側）調色板-布景-右鍵單擊新建HDR環境-選擇文件夾內“市區.hdr”-打開-常規：

5.（界面右側）調色板-模型-運動鞋-轉換-重置。

6.（界面上方）主工具欄-輸出工具：

 提示：如啟用降噪器未勾選或顯卡不支持降噪器，渲染通道建議設置為1000。設置完成后，單擊啟動渲染，等待渲染完成。

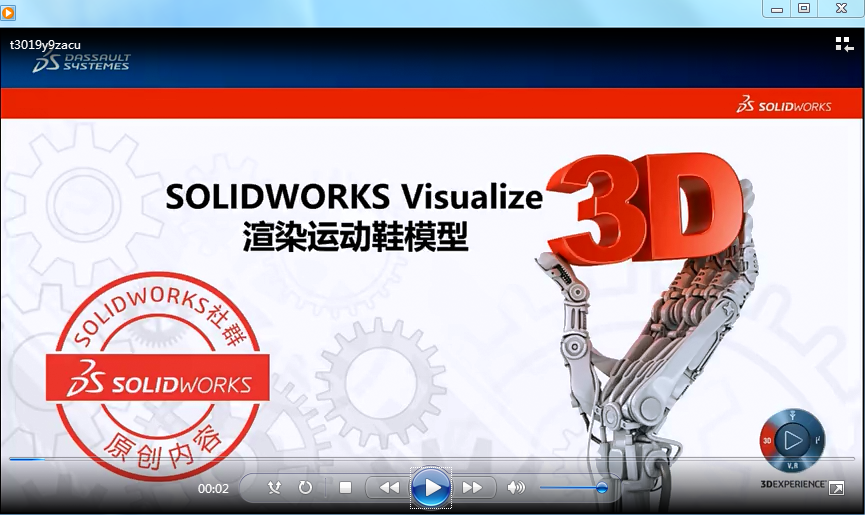

關于渲染運動鞋模型的詳細操作，請觀看操作視頻：

---
