SolidWorks Simulation 2020混合吃水和高質量網格

SolidWorks Simulation 2020“草稿質量”元素提供了更快的求解時間，因為每個四面體元素僅包含4個節點，每個頂點一個。為了獲得準確的應力結果，需要切換到“高質量”網格單元，這會增加中點節點，從而使四面體單元的節點數最多增加10個節點。自由度的增加導致更長的求解時間。

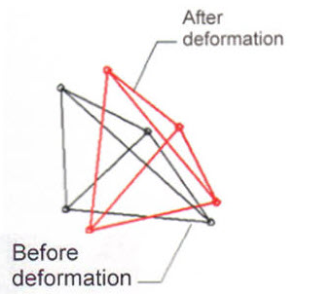

SolidWorks Simulation草圖質量（一階）元素

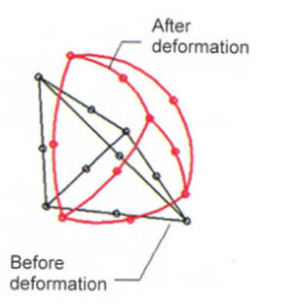

SolidWorks Simulation高質量（二階）元素

混合吃水和高質量網格

SolidWorks Simulation2020引入了節省大量時間的功能，可用于對所有實體進行線性靜態算例。以前，一項研究只能使用所有“草稿質量”或所有“高質量”元素進行。我們將使用“草稿質量”元素進行一項研究，以節省最初的時間，以檢查該研究是否設置正確，然后再次使用“高質量”元素進行研究以得到最終結果。SolidWorks Simulation 2020現在可以運行包含高質量和  草圖質量元素混合的研究  。只有重要的部件才需要與“高質量”元素嚙合，以得到準確的應力結果。彎曲效果較小的零部件可以保留為“拔模”元素。

定義為吃水質量元素的實體顯示帶有直邊的四面體元素圖標。定義為“高質量”元素的實體顯示帶有彎曲邊緣的四面體元素圖標。在下面的屏幕截圖中，橙色箭頭顯示“草稿”，藍色箭頭顯示“高”。

SolidWorks Simulation 2020混合網格

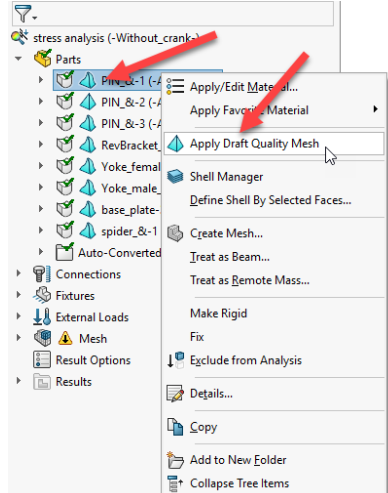

您可以通過右鍵單擊算例樹中的一個或多個實體，然后單擊“ 應用草圖質量網格”  或“ 應用高質量網格”  （取決于其當前狀態），在元素類型之間切換。您也可以右鍵單擊頂層“零件”文件夾，然后將元素類型應用于所有實體。

SolidWorks Simulation 2020應用草圖質量網格

當您對模型進行網格劃分時，將有一個附加的“網格質量”選項卡。這將顯示“高質量”和“草稿質量”分配的分屏。您可以選擇上下移動項目，但它會記住在研究樹中設置的內容。

注意：“定義”選項卡將不再顯示“草稿質量”復選框，因為此新選項卡包含所有信息。

SolidWorks Simulation 2020網格質量選項卡

元素顏色

網格化后，不同的元素將顯示為單獨的顏色。橙色輪廓將是“草稿”元素，藍色輪廓將是“高”元素。如果將所有實體都網格劃分為“草稿”，它們仍將全部顯示為“橙色”，這是對您僅將模型與“草稿”進行網格劃分的可視隊列的一個很好的增強。

SolidWorks Simulation 2020網格顏色

注意：只有具有所有實體元素的算例才能利用此功能。如果將某些實體定義為“殼”或“梁”元素，則將無法使用混合網格。在網格Property Manager中仍然可以使用將整個網格定義為吃水或高質量的選項。混合網格的線性靜態算例的結果可有效用作相關算例類型（例如疲勞，壓力容器，設計和子模型算例）的輸入。
