想要可視化您的流程/工作流程？ 我們將向您介紹BPMN，并讓您了解如何使用我們的BPMN軟件為流程和工作流程設計創建BPMN。（Visual Paradigm現已加入在線訂購，現在搶購立享特別優惠>>）

什么是BPMN？

業務流程模型和表示法（BPMN）是用于業務流程建模的眾所周知的建模標準。 它通常用于幫助業務流程分析，業務流程改進或重新設計。 BPMN從開始到結束可視化業務流程，顯示流程活動的順序和參與者之間的信息流。

BPMN圖的目的

BPMN符號非常簡單，每個人都可以理解，包括創建和改進業務流程的業務分析師，實施流程變更的技術開發人員，監控變更的業務經理，甚至是非技術人員，如想要了解方法的利益相關者未來的過程看起來像。 BPMN是一種有效的通信工具，因為它為指定業務流程提供了一種通用且簡單的可視化語言，從而消除了不同方之間的錯誤溝通。

了解BPMN圖

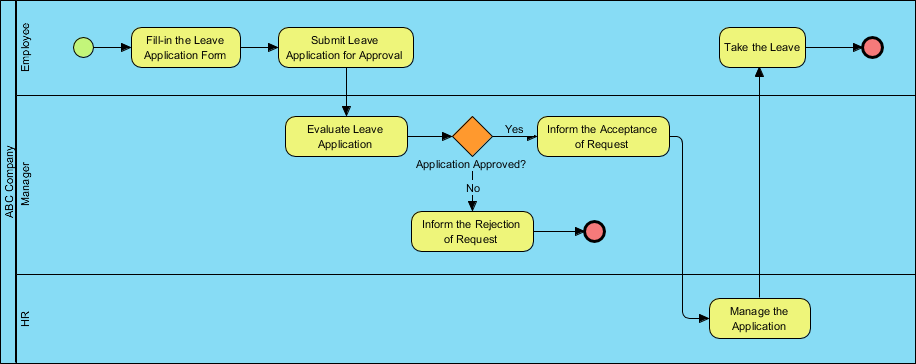

在BPMN中，通過具有一系列圖形元素的圖來描述過程。這種視覺呈現使用戶易于理解過程的邏輯。 BPMN主要用于設計和讀取業務流程的簡單和復雜圖表。

為此，BPMN標準按類別對圖形元素進行分類：因此，使用業務流程圖的用戶可以輕松識別元素。

BPMN符號

BPMN要素有五種基本類別。它們中的每一個都代表了業務流程的獨特方面。

Swimlane

Swimlanes是表示流程參與者的圖形容器。有兩種類型的Swimlane - pools and lanes。

流動元素

流元素是相互連接以形成業務工作流的元素。流元素是定義流程行為的主要元素。流元素有三種：事件，活動和網關。

連接對象

流動對象不是孤立的，而是相互連接以形成流動。連接流對象的連接器稱為連接對象。有四種連接對象：序列流，消息流，關聯和數據關聯。

數據

數據主要是執行業務流程時所需或生成的信息。有四種數據：數據對象，數據輸入，數據輸出和數據存儲。

文物

數據主要是執行業務流程時所需或生成的信息。有四種數據：數據對象，數據輸入，數據輸出和數據存儲。

如何繪制BPMN？

●從主菜單中選擇Diagram> New。

●在New Diagram窗口中，選擇Business Process Diagram并單擊Next。

●選擇現有BPMN圖表模板，或選擇“Blank”以從頭開始創建。 點擊“Next”。

●輸入圖表名稱，然后單擊“OK”。

●從圖表工具欄中拖放形狀。

●使用資源目錄完成圖表。 將鼠標指針移到形狀上。 按資源圖標并將其拖出，然后選擇要創建的形狀。將自動為您創建連接器。

●完成后，您可以將圖表導出為圖像（JPG，PNG，PDF，SVG等）并與他人共享（項目>導出>活動圖表作為圖像...）。
