在本文的第一部分，我們回顧了FastReport.Net 2019.4在矢量圖形方面的創新。現在可以通過貝塞爾曲線構造折線和多邊形。在本文中，我們將考慮使用報表腳本創建曲線的可能性。

目前，有兩種方法可以從代碼創建曲線：使用PolyLineObject對象或從SVG加載多邊形。

如您所知，報表腳本可適用于任何報表對象，因此我們可以使用PolyLineObject設置點并將它們連接起來以創建形狀。在顯示對象之前運行代碼，這意味著您需要為Polygon對象創建BeforePrint事件處理程序。讓我們看一個真實的例子。

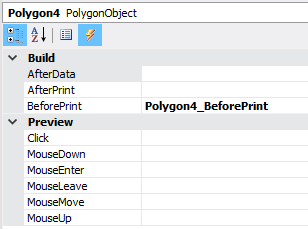

將Polygon對象添加到報表頁面。為了不創建形狀的關鍵點，只需按Esc。在對象屬性檢查器中，選擇事件“Events”。創建BeforePrint事件處理程序：

讓我們在處理程序中編寫以下代碼：

private void Polygon4_BeforePrint(object sender, EventArgs e)
 {
 // Create a star shape
 int spikes = 5; //Number of spikes
 PolyLineObject obj = sender as PolyLineObject;
 PolyLineObject.PolyPointCollection points = obj.Points;
 points.Clear();
 const float outerRadius = 70; //External radius
 const float innerRadius = 30; //Internal radius
 float rot = (float)(Math.PI / 2 * 3); // Tilt angle
 const float cx = 0;
 const float cy = 0;
 float x = cx;
 float y = cy;
 float step = (float)(Math.PI / spikes); // Vertex creation step
 obj.Width = 100;
 obj.Height = 100;
 obj.CenterX = 50;
 obj.CenterY = 50;
 points.Add(new PolyLineObject.PolyPoint(cx, cy - outerRadius)); //Добавляем точки
 for (int i = 0; i < spikes; i++)
 {
 // Coordinates of interior points
 x = cx + (float)Math.Cos(rot) * outerRadius;
 y = cy + (float)Math.Sin(rot) * outerRadius;
 points.Add(new PolyLineObject.PolyPoint(x, y));
 rot += step; // Next point
 // Coordinates of external points
 x = cx + (float)Math.Cos(rot) * innerRadius;
 y = cy + (float)Math.Sin(rot) * innerRadius;
 points.Add(new PolyLineObject.PolyPoint(x, y));
 rot += step;
 }
 }

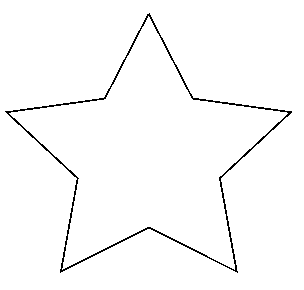

結果，我們得到了一個五角星：

在上面的示例中，我們計算了構建形狀的坐標，但是如果您已經有一個坐標列表，那么只需將它們添加到點集合中：points.Add(new PolyLineObject.PolyPoint(x, y));

但是如果形狀比上面的例子復雜得多呢？創建它的代碼量太大。在這種情況下，您可以使用對象SVG。例如，它的路徑屬性。我們可以將svg圖像路徑的一組元素轉換為點，并使用它們構建多邊形?？紤]貝塞爾曲線很重要。如何做到這一點，您將在下面的代碼中看到：

private void PolyLine2_BeforePrint(object sender, EventArgs e)
 {
 PolyLineObject obj = sender as PolyLineObject;
 PolyLineObject.PolyPointCollection points = obj.Points;
 points.Clear ();
 // Svg builder along the way
 SvgPathBuilder builder = new SvgPathBuilder ();
 // Load the list of segments from the string
 SvgPathSegmentList list = builder.ConvertFromString ("M91.734 10.5L66.6384 59.025 10.5 66.8258l40.643 37.749-9.5696 53.327 50.2094-25.1932 50.234 25.1582-9.6124-53.321 40.6154-37.778-56.1505-7.76z") as SvgPathSegmentList;
 GraphicsPath _path = new GraphicsPath ();
 foreach (SvgPathSegment segment in list) {
 segment.AddToPath (_path);
 }
 PolyLineObject.PolyPoint point = null;
 for (int i = 0; i < _path.PointCount; i++) {
 PointF pnt = _path.PathPoints[i];
 byte type = _path.PathTypes[i];
 // If you have a curve, you have to consider three contractors.
 if (type == 3) {
 PointF pnt1 = _path.PathPoints[i];
 PointF pnt2 = _path.PathPoints[i + 1];
 PointF pnt3 = _path.PathPoints[i + 2];
 i += 2;
 // Curvature to the right
 point.RightCurve = new PolyLineObject.PolyPoint (pnt1.X - point.X,
 pnt1.Y - point.Y);
 //Point
 point = new PolyLineObject.PolyPoint (pnt3.X, pnt3.Y);
 // Curvature to the left
 point.LeftCurve = new PolyLineObject.PolyPoint (pnt2.X - point.X,
 pnt2.Y - point.Y);
 } else {
 // Ordinary point
 point = new PolyLineObject.PolyPoint (pnt.X, pnt.Y);
 }
 // Add points
 points.Add (point);
 }
 obj.CenterX = 0;
 obj.CenterY = 0;
 obj.RecalculateBounds ();
 obj.Top = 0;
 obj.Left = 0;
 }
 }

這段代碼將向我們展示這種類型的五角星：

在SvgPathSegmentList類型的列表中，我們放置SVG文件的path標記中的元素。然后，我們獲取點的坐標并將它們添加到PolyLine對象。在此示例中，我們以直線段顯示對象，但您也可以使用曲線，例如：

...

SvgPathSegmentList list = builder.ConvertFromString ("m101.87775,57.26873c31.12829,-82.10042 153.08994,0 0,105.55768c-153.08994,-105.55768 -31.12829,-187.65809 0,-105.55768z") as SvgPathSegmentList;

...

結果，我們得到：

有必要考慮坐標平面是Polyline或Polygon對象所在的波段。因此，在放置物體的波段中的哪個位置并不重要。它將根據指定的坐標顯示。

使用我們考慮從腳本創建多邊形的第二種方法，您將能夠顯示先前創建的矢量圖。無需花費大量時間手動創建多邊形。
