Visual Paradigm 教程[UML]：如何填寫UML狀態的主體?

翻譯|使用教程|編輯：況魚杰|2019-06-05 14:59:33.017|閱讀 300 次

概述：本教程展示UML主體的填寫過程。

相關鏈接：

在狀態機圖中,每個狀態活動入口、活動出口和執行活動（即要執行的活動)都是可以自定義的，包括前置和后置條件，以及每個條件的主體都是可以自定義的。在本教程中，您可以學習如何指定這些值，以及如何通過正在更新的演示選項在狀態主體中顯示/隱藏這些值。

下載Visual Paradigm最新試用版

已加入在線訂購，現在搶購立享特別優惠>>

1.下載附件disc player.vpp.

2.在可視范例中打開下載的.vpp文件。（要打開項目，請從應用程序工具欄中Project > Open）。

3.以下面的狀態機圖為例：

4.輸入Await Action的值。右鍵單擊Await Action state并從彈出菜單中選擇Open Specification...

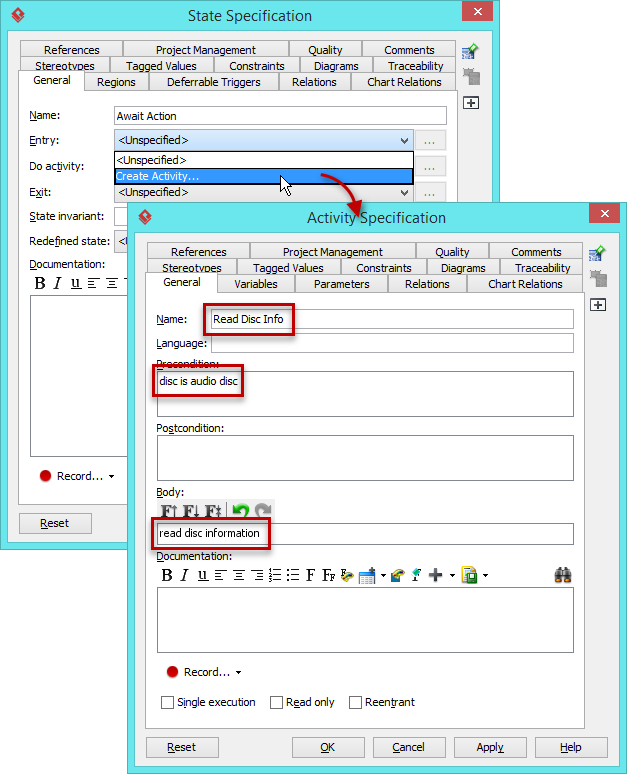

5.在State Specification窗口中，可以輸入活動入口、活動出口和執行活動，嘗試輸入要輸入的值，單擊下拉菜單的Entry。在Activity Specification中，在"Name"中輸入"ReadDiscInfo"，"Peconditon"中輸入 "disc is auto disc"，在"body"中輸入"read disc information"，最后點擊確定。

6.如下表所示，編輯等待操作狀態的 do activity and exit activity ：

7.輸入Play Disc的值。右鍵單擊Play Disc 并從彈出菜單中選擇Open Specification...按照下表輸入entry activity、do activity和exit activity，如下所示：

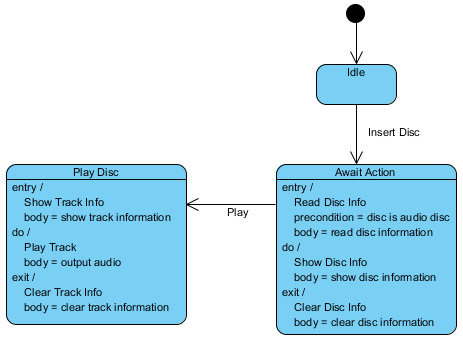

8.編輯兩種狀態的值的結果：

9.隱藏狀態主體中的值。右鍵單擊圖表的背景，然后彈出菜單中依次點擊Presentation Options > State Display Options > State Show Pre-condition, Postcondition and Body of Internal Activities.
