概述:在Axure RP中,流程圖常用于提供一個高保真的、能通過所設計的頁面來完成的任務視圖。一張簡明的流程圖,不僅能促進和其它設計師、開發工程師的交流,節約口頭溝通成本,還能點出一些關鍵性問題。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
Axure RP是一套專門為網站或應用程序所設計的快速原型設計工具, 可以讓應用網站策劃人員或網站功能界面設計師更加快速方便的建立Web AP和Website的線框圖、流程圖、原型和規格,現已成為設計Web AP的重要工具。
免費下載Axure RP 優惠購買Axure RP
本文主要介紹Axure RP中流程圖和連接線的相關用法及效果。
3、流程連接線
流程圖控件和線框圖控件的不同點在于流程控件可以通過連接線進行連接。
要添加連接線,可以點擊主工具欄上的“Connector Mode button (F11)”按鈕,這時線框圖面板會從指針狀態切換到連接狀態,若再點擊“Pointer Mode button (F9)”可以切換回到指針狀態。
在連接狀態時,在流程圖中點擊和拖動就可以繪制和添加連接線。例如,要連接兩個流程控件,將鼠標放在一個流程控件的連接點上,點擊和拖拉,然后鼠標在另一個目標流程控件的連接點上松開,就可以完成連接。點擊和拖動連接線的尾部端點可進行重新連接。
選擇流程連接線,然后點擊工具欄中的“Line Pattern ”和“ Line Ends”按鈕可以修改連接線的形狀和樣式,如箭頭、虛線。
4. 創建流程圖
與線框圖控件相似,你可以拖拉流程圖控件到線框面板中,可以通過工具欄和右鍵菜單來修改流程圖形狀的風格和屬性。另外,已經繪制好的流程形狀可以通過控件右鍵菜單中的“Edit Flow Shape”的子菜單進行流程圖形的轉變。
5. 流程圖中引用頁面
可以在流程圖控件上分配一個引用頁面,如果流程圖控件引用了一個頁面,控件上的文本會變成頁面的名稱。在原型中點擊引用了頁面的流程控件可以自動鏈接到頁面中。

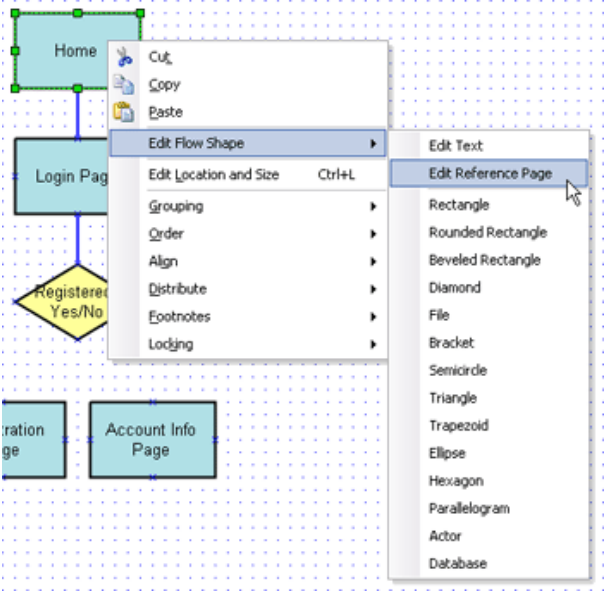

在頁面導航面板中拖拉頁面到線框圖或流程圖中,將會創建一個引用了頁面的流程圖控件。流程圖控件上所引用的頁面可以通過在控件上的右鍵菜單 “Edit Flow Shape->Edit Reference Page”進行編輯和清除。
引用頁面后,控件左上角會有一個“頁面”圖標進行標識:
