Teechart圖表應用技術詳解—第四章之柵格帶工具以及綜合應用舉例

轉帖|使用教程|編輯：況魚杰|2019-11-27 14:43:01.553|閱讀 477 次

概述：本教程轉自屈景輝的Teechart應用技術詳解——快速圖表制作工具一書。本文將會介紹第四章的柵格帶工具以及綜合應用舉例。

相關鏈接：

Steema公司和慧都科技針對中國市場聯合推出中文版TeeChart for .NET圖表控件，一共漢化2000個詞條（17000個單詞），漢化文檔35000個單詞，包括控件設計時與運行時的界面漢化以及控件使用向導文檔的漢化，總漢化90%以上！

TeeChart for .NET中文版讓您在使用和學習上沒有任何語言障礙，至少可以節省30%的開發時間。TeeChart for .NET中文版具有易上手，使用方便，穩定性好，性價比高，價格優惠等優勢，并且針對Web應用提供無限制服務器分發授權方式，非常有利于產品集成。

點擊下載TeeChart for .NET最新試用版

柵格帶工具( TGridBandTool)

  ; 柵格帶工具TGrid BandTool是按指定樣式模板構成的兩個柵格帶交替排列構成圖表背景，使用戶可以比較圖表各參數所處的范圍。

可對工具的顏色、筆、刷子和柵格帶的顏色、風格等參數進行設置。其方法和一般的筆、顏色設置方法是一樣的，下列代碼完成柵格帶顏色和刷子形狀的設定：

ChartTool6.Band1.Color : =ColorDialog1.Color;//柵格帶顏色設定
ChartTool6.Band1.Style：=TBrushStyle( ComboBox4.ItemIndex)；//柵格帶刷子形狀                                                 //設定

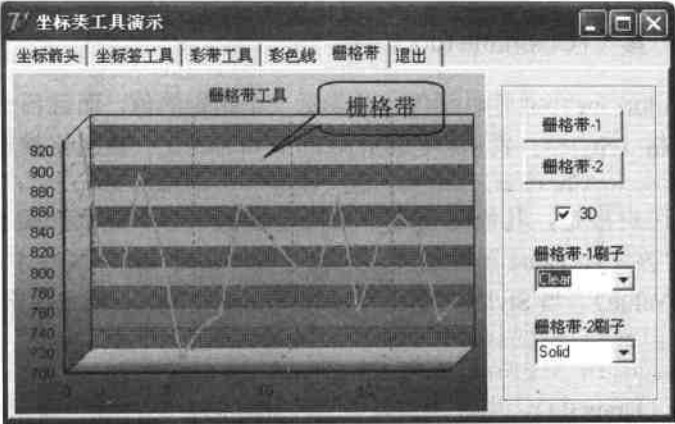

 鑒于該參數的設置比較簡單，不再贅述。其運行效果如下圖5-22所示：

柵格帶工具運行效果圖

綜合應用舉例

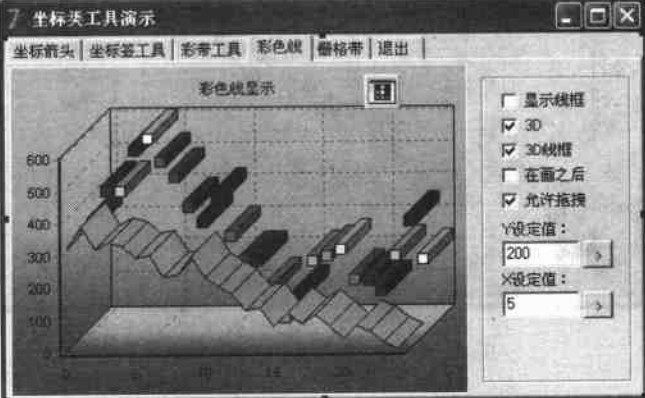

下圖是坐標類工具綜合應用舉例設計階段的界面。在PageControl組件的5個TabSheet選項卡中放置了6個Series組件和5個Panel組件， Panel組件作為托盤放置每個圖表工具需要設置的參數。有關參數設置如下表所示，程序運行階段的界面如前面所有工具運行效果圖一樣。

坐標類工具設計階段界面

坐標類工具功能演示有關屬性設置：

組件	屬性	設定值	說明
TPageControl	Name	PageControl	采用頁面組件演示多個功能
TTabSheet	Name	TabSheet1~TabSheet5	用右鍵的彈出菜單增加5個TabSheet
Chart	Name	Chart1~Chart5	每個TabSheet放置一個Chart組件和Panel
Panel	Name	Panel1~Panel5	每個Panel上放置一個Group Box，每個Group Box上放置要設定的參數。
Series	Series1:TVolumeSeries;		屬Chart1，增加 ChartTool1TAxisArrowTool工具
	Series2:TFastLineSeries;		屬Chart2，增加 ChartTool2TAxisScrollTool工具
	Series3:TBarSeries;		屬Chart3，增加ChartTool3和ChartTool4：TColorLineTool
	Series4:TPointSeries; Series5:TLineSeries;		屬Chart4，增加 ChartTool5：TColorLineTool工具
	Series6:TFastLineSeries;		屬Chart5，增加 ChartTool6：TGridBandTool工具
