IFC格式

IFC格式是一種基于對象的文件格式，可促進建筑，工程和建筑（AEC）行業之間的互操作性。最近幾年，這種格式越來越重要，并已在各種最終用戶應用中使用。

vdIFC組件

vdIFC組件是VectorDraw Developers Framework的附加組件。它不能單獨使用，因為它使用了VDF的其他dll中的許多功能，因此必須與VDF（VectorDraw開發人員框架）結合使用。

VectorDraw Developer Framework試用版下載

將組件添加到您的項目后，您可以使用下面的代碼導入IFC文件：

vdIFCDocument vdifcdoc = vdIFCComponent1.Open(fileName);
if (vdifcdoc != null)
{
   mdoc.EnsureDefaults();
   mdoc.Model.Entities.AddItem(vdifcdoc);
   success = true;
}

其中vdIFCComponent1是項目中添加的組件。其中open方法返回一個vdIFCDocument，然后將其添加到模型實體中。因此，在打開IFC格式后，模型實體將為1。IFC文件及其圖形實體的所有信息都在vdIFCDocument中，也可以創建IFC文件并將其導出。

但是如果您不以IFC形式準備文檔，VectorDraw會包裝所有對象并將它們放在一種產品中并導出。當然，您也可以為您的應用程序創建一個IFC，并創建建筑物，樓層，圖形對象等，然后將文件保存為IFC格式。請在vdIFCComponent的New”方法中查看我們的幫助文件，以獲取一些示例代碼。

vdIFC文件

vdIFC文件是打開IFC文件時返回的文檔。IT是一個vdFigure對象，通過它的draw方法可以實現整個圖形。打開IFC文件后，此vdFigure將添加到模型（或任何其他布局）中以便查看。

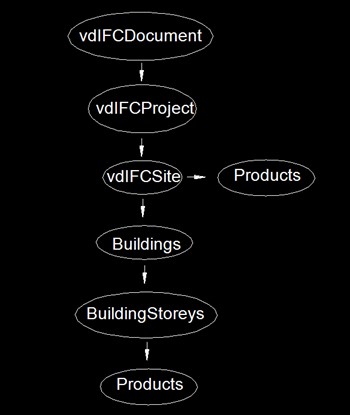

• 每個IFC文件都包含一個項目。

• 每個項目都包含一個站點。

• 每個站點至少包含以下一項:

  a）建筑物的集合。

  每個建筑物都包含建筑物樓層的集合.

  每個建筑樓層都包含產品。

  b）產品集合：

主要的圖形對象是產品（vdIFCProduct）。例如體積，價格，材料等以及您在屏幕上看到的圖形表示。產品的類型是自定義對象的“名稱”，我們導入以下內容：

• Default

• IfcBuildingElementProxy

• IfcBeam,IfcColumn,IfcCovering

• IfcCurtainWall

• IfcDoor, IfcFooting

• IfcMember

• IfcPile

• IfcPlate

• IfcRailing

• IfcRamp

• IfcRampFlight

• IfcRoof

• IfcSlab

• IfcStair

• IfcStairFlight

• IfcWall

• IfcWindow

• IfcVirtualElement

• IfcCivilElement

• IfcDistributionElement

• IfcElementAssembly

• IfcSystemFurnitureElement

• IfcGeographicElement

• IfcTransportElement

• IfcSpace

每個IFC對象都有如上所述的各種屬性，其中包含有關該對象的很多信息。例如，Site對象具有一個名為Address（vdAddress）的屬性，該屬性包含有關該站點的物理地址的信息。
