    TChart的坐標軸提供了Automatic、Maximum和Minimu幾個屬性可以設定自動計算方式以及獲得或設定某坐標軸的最大值和最小值。如果能夠動態地改變?cè)趫D表窗口中X軸顯示的范圍，則隨著時間的推移和最大值最小值的改變，圖表窗口顯示的數據便呈現滾動狀態。

代碼設計

• 首先，在程序運行的初始狀態，對圖表的X軸設定如下：

Chart1.BottomAxis.Automatic:=False;
Chart1.BottomAxis.Maximum:=100;//設定最大值
Chart1.BottomAxis.Minimum:=0;

• 這段代碼說明，圖表的X軸最多可以顯示100個點。那么，可以在產生數據的地方，實時修改X軸的最小值和最大值，始終保持圖表窗口只能顯示100個點，代碼如下：

Inc(Number);
Series1.Add(random(100));
if Number >100 then
begin
Chart1.BottomAxis Maximum:=Number;
Chart1.BottomAxis Minimum:=Number-100;
end;

• 這樣，就保證窗口中的點數是固定的，那么，極值的變化也就產生了滾動的效果

應用舉例

• 建立一個新工程，并按下表設置組件屬性，設計階段的界面如下圖所示。窗體中增加的SpinEdit1組件可以隨時改變顯示窗口內的數據點數，或者說數據點的稀疏狀態。

使用極值控制實現實時監控舉例組件屬性設置

• 事件代碼。在窗體OnCreate事件中對X軸進行初始設定，加入下列代碼：


procedure TForm1. FormCreate(Sender:TObject);
begin
Chart1.BottomAxis.Automatic:=False;
Chart1.BottomAxis.Maximum:=SpinEdit1.Value;//X軸設定值可隨時改變
Chart1.BottomAxis.Minimum:=0;
Chart1.LeftAxis.Automatic:=False;//Y軸最大值范圍設定
Chart1.LeftAxis.Maximum:=100.0;

    然后，在模擬實時狀態的定時器的On Timer事件中加入下列代碼：

procedure TForm1.Timer1Timer(Sender:TObject);
begin
     Inc(Number);
     Series1.Add (random(100));
     if Number>SpinEdit1.Value then
     begin
        Chart1.BottomAxis.Maximum:=Number;
        Chart1.BottomAxis.Minimum:=Number- SpinEdit1.Value;
     end;
end;

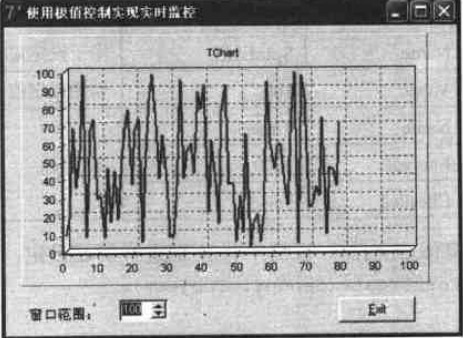

• 運行示例。該工程運行后的界面如下圖所示：
