UML 2教程-對象圖

對象圖

對象圖可以視為類圖的特殊情況。對象圖使用類圖的元素的子集，以便強調某個時刻的類實例之間的關系。它們對于理解類圖很有用。它們沒有顯示任何與類圖不同的體系結構，但是反映了多樣性和角色。

類和對象元素

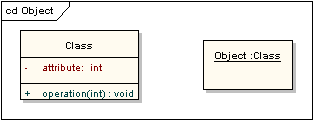

下圖顯示了類元素和對象元素之間的外觀差異。注意，class元素由三部分組成，分為名稱，屬性和操作部分；默認情況下，對象元素沒有分隔。名稱的顯示也不同：對象名稱帶有下劃線，并且可以顯示實例化對象的分類器的名稱。

運行時狀態

分類器元素可以具有任意數量的屬性和操作。這些沒有顯示在對象實例中。但是，可以定義對象的運行時狀態，以顯示特定實例中屬性的設置值。

示例類和對象圖

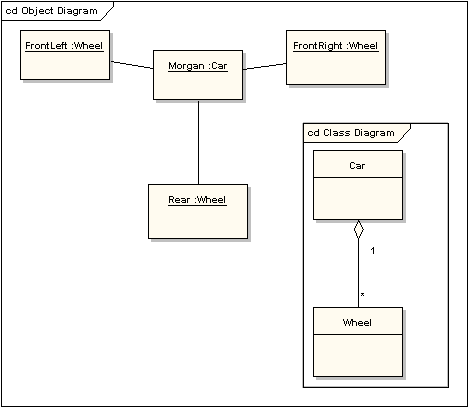

下圖顯示了帶有定義類圖插入的對象圖，并說明了可使用對象圖測試類圖中分配的多重性的方式。汽車類比車輪類具有1到許多的倍數，但是如果改為選擇1到4的倍數，則該對象圖中所示的三輪汽車是不允許的。

=====================================================
