SOLIDWORKS Routing可讓您完全自動化管道，管線甚至電纜布線的過程。此加載項使您可以節省許多傳統方法的建模時間。在本文中，我們將分享SOLIDWORKS路由的主要技巧和竅門。

尺寸和關系

SOLIDWORKS Routing中的管道由草圖控制，可以使用常規技術對其進行尺寸標注。在布線中，您可以沿現有幾何圖形進行布線。下面的示例演示了從結構框架沿結構構件的布線。這是保持設計意圖的有用技術。

SOLIDWORKS Routing：尺寸和關系

升級標準件

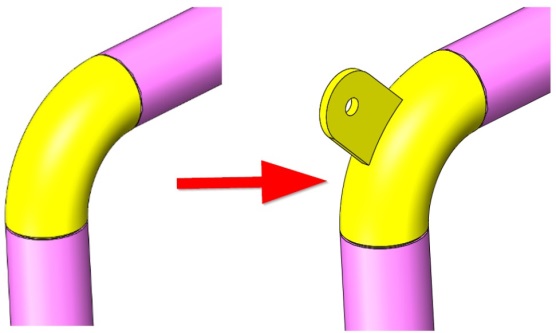

SOLIDWORKS Routing可以從頭開始創建路由組件，但是，根據要創建的組件，這可能非常耗時。我們建議您節省時間的一個技巧是打開一個與新設計相似的現有組件，然后在該組件上進行修改。然后，將其保存到新目錄。

SOLIDWORKS Routing：升級標準零件

設置模板

與零件和工程圖一樣，設置模板將加快您的工作流程；路由同樣如此。路由模板允許您創建可以將日程表分組在一起的模板。例如，您可以為Sch40設置一個模板，該模板僅允許在該路由中使用Sch40組件。

SOLIDWORKS Routing：模板

范本

使用設計表控制零件

在“路由”中，您經常會使用尺寸不同的組件。因此，我們認為“配置”是控制零件管理的最強大方法。這是因為它提供了一種快速有效的方法來創建多個配置。

SOLIDWORKS Routing：使用設計表控制零件

始終保持路由庫更新

一旦創建了任何新組件，并準備在路由中有效使用它們，就需要將它們添加到路由數據庫中。可以在路由庫管理器中找到此數據庫，如下所示。

SOLIDWORKS Routing：使您的路由庫保持更新

使用標準長度的管道

在您的路由模板中，您可以指定可以在行業中購買或使用的最大管道長度。這是一個方便的提示，因為信息將以裝配體上顯示的切割長度輸入到模型中，并且信息也將出現在材料明細表中。

SOLIDWORKS Routing：標準的管道切割長度
