PHOTOVIEW 360是什么？

PHOTOVIEW 360是SOLIDWORKS Professional和SOLIDWORKS Premium中都包含的渲染程序包。它使我們能夠采用3D設計并將其快速轉換為逼真的圖像。這使我們能夠展示我們的產品有多好。

PHOTOVIEW 360為圖像的最終渲染質量提供了四個不同的預設選項。這些是“好”，“更好”，“最好”和“最大”。但是，有什么區別，它們在我們的渲染中實際上意味著什么？首先，我們需要查看這些預設中的每一個都設置了哪些參數：

• 抗鋸齒 –圍繞曲線采集的樣本數量；樣本數量越多，曲線將越平滑。

• 反射次數 –終止前允許的反射光次數；隨著數量的增加，光源陰影區域應變得更亮。

• 折射次數 –光線可以透過透明/半透明材料折射的次數。

• 間接射線 – 間接射線是按照您在現實生活中發現的角度設置的，在這種情況下，撞擊地球的光線可能與物體成一定角度而不是90度。

PHOTOVIEW 360：參數表

所有示例圖像均以1920 x 1080的分辨率渲染，并按以下順序顯示：

PHOTOVIEW 360：渲染分辨率

讓我們開始研究一個簡單的手電筒組件，該組件在燈泡所在的位置具有光線，因此，我們應該通過透明和反射性材料進行一系列反射和折射。

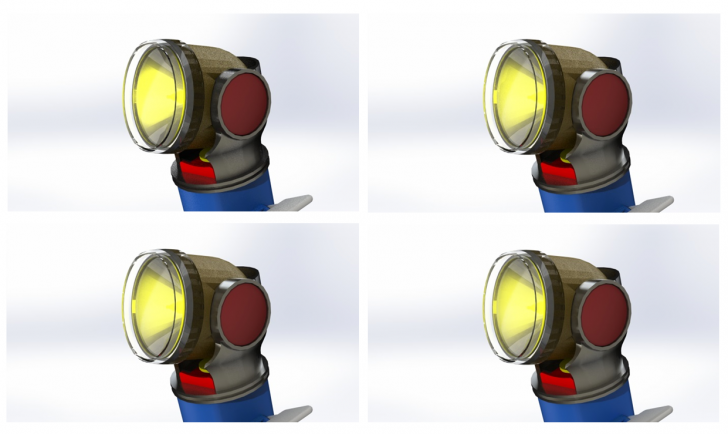

樣本1，在某些環境光下使用手電筒

PHOTOVIEW 360：示例1，在某些環境光下使用手電筒

觀察這四張圖像，除了“好”預設外，除了通過玻璃的光線略多一點以外，實際上沒有太大區別。

現在，讓我們來看一個使用這些實例玻璃窗格的多層透明材料的示例。

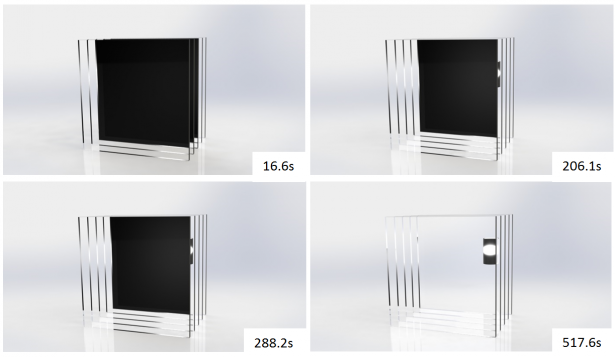

樣本2，多片玻璃

PHOTOVIEW 360：示例2，多塊玻璃

該示例更加清楚地顯示了反射和折射的限制，以及如何根據選擇的最終渲染設置產生戲劇性的效果。正如我們所看到的，光線必須穿過多個窗格，在預設的驅動下，更多的折射使之成為可能。但是，我們有一個黑色區域，無法繼續發光。

查看每個設置的完成時間，很明顯這些設置會產生多大的影響。因此，如果您沒有多種半透明/透明材料，則使用最大預設值不會有太大好處。
