SOLIDWORKS Simulation：組件如何通過裝配體和多實體零件中的接觸對相互連接

原創|Solidworks資訊|編輯：李燕|2019-12-16 09:59:43.560|閱讀 1788 次

概述：SOLIDWORKS Simulation允許您在面對面級別（接觸對）或零部件級別添加接觸。隨著分析中組件數量的增加，聯系人互動的數量可能呈指數增長。僅管理裝配體接觸管理會導致頭痛。那么如何解決呢？

相關鏈接：

什么是聯系人可視化圖？

如果您尚未使用“接觸可視化圖”，則應該使用！它是一個有用的工具，可讓您快速輕松地設置具有大量觸點的大型裝配，同時避免常見的觸點設置錯誤。

當您將裝配體導入SOLIDWORKS Simulation時，默認情況下，軟件會使用邦定接觸為彼此接觸的面自動生成接觸對。如果使用兼容網格，則假定接觸面已粘合在一起，從而可以實現載荷的完美傳遞以及整個面上的位移連續性。在許多情況下，這不是“現實世界”組件交互的真實表示。為了在負載下實現更逼真的產品行為，SOLIDWORKS Simulation允許您在面對面級別（接觸對）或零部件級別添加接觸。隨著分析中組件數量的增加，聯系人互動的數量可能呈指數增長。僅管理裝配體接觸管理會導致頭痛。

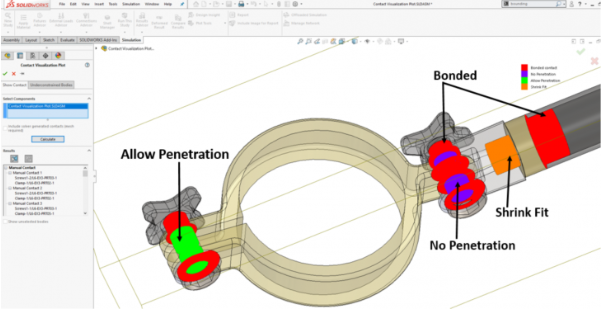

通過使用“接觸可視化圖”，您可以輕松查看組件如何通過裝配體和多實體零件中的接觸對相互連接。使用裝配時，聯系人對可以自動和/或由用戶定義。在定義零件之間的連接之后，您應該仔細檢查以確認模型中沒有剩余不受約束的零件。

聯系人可視化圖

SOLIDWORKS Simulation中的聯系人可視化圖使您可以輕松訪問用于聯系人診斷的兩個出色工具：Show Contact（在SOLIDWORKS Simulation 2014中發布）和Underconstrained Bodies（約束不足的實體）在SOLIDWORKS Simulation 2016中發布。

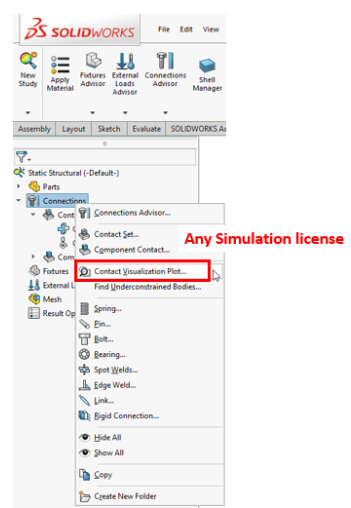

“聯系人可視化圖解：顯示聯系人”工具最初僅在SOLIDWORKS Simulation Professional或Simulation Premium許可證中可用。但是從2019 SP4開始，我們使使用SOLIDWORKS Simulation的任何人都可以使用它。這意味著任何Simulation用戶現在都可以使用Contact Visualization Plot。要啟動此工具，請右鍵單擊“連接”，然后選擇“聯系人可視化圖”。
