SolidWorks零部件間的配合關系怎么表達最好| 操作視頻

原創|Solidworks資訊|編輯：李燕|2019-11-06 14:34:44.723|閱讀 754 次

概述：SolidWorks零部件間的配合關系表達不清楚，你選對配合工具了嗎？

相關鏈接：

槽口配合是SolidWorks 2014版本推出的新功能，所以建議使用之前版本的用戶升級到SolidWorks 2014及之后版本。

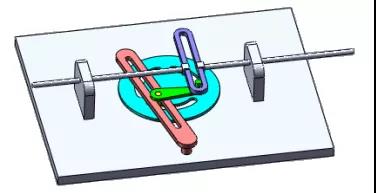

使用槽口配合可將零部件配合到直通槽或圓弧槽，也可將槽配合到槽。可以選擇軸、圓柱面或槽，以便創建槽口配合。

槽口配合有四種約束方式：

自由：允許零部件在槽中自由移動。

在槽口中心：將零部件約束在槽中心位置。

沿槽口的距離：將零部件約束在距槽末端指定距離的位置。要更改距離測量的起始端點，可選擇反轉尺寸選項。

沿槽口的百分比：將零部件約束在按槽長度百分比指定的位置。

注意：對于槽口和槽口的配合，僅能選擇自由或在槽口中心兩種約束方式之一。其他關于“SolidWorks槽口結構的裝配關系”的功能說明和注意事項，詳見如下視頻：
